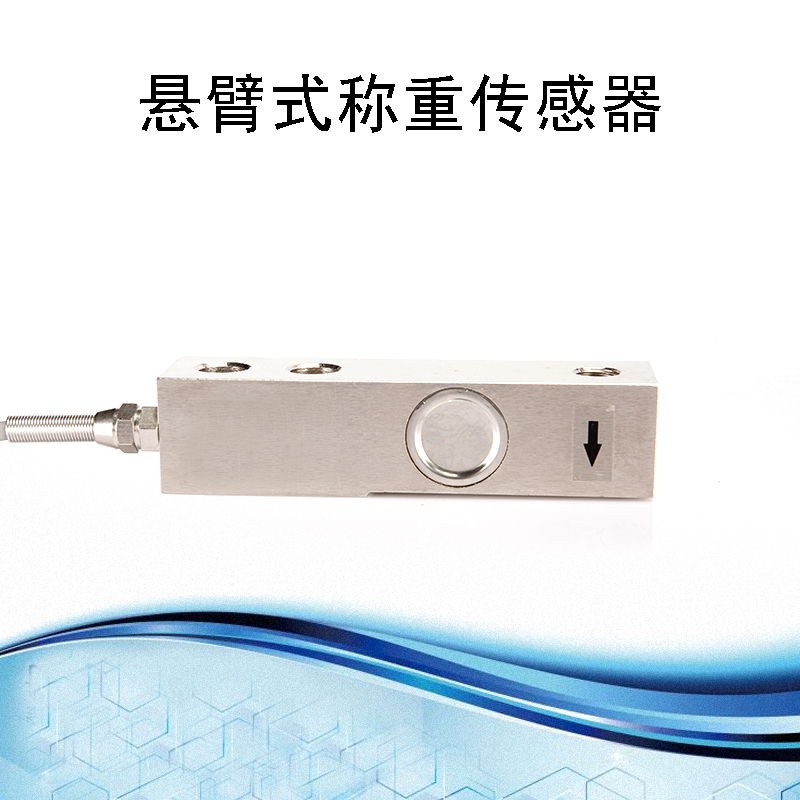

BCBL-1型 懸臂式稱重傳感器
特點及用途：

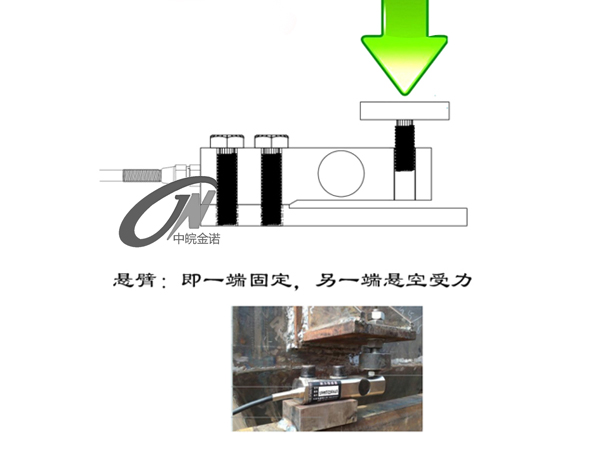

該傳感器采用剪切梁結構，具有高精度、高穩定性。
適用于電子配料系統、電子地中衡、配料倉、料倉秤等各種測力、稱重的工業控制系統。、
技術參數：
|
量程 |
5、10、20、50、100、200、500 kg 1t、2t、3t、5t、7.5t、10t |
輸入阻抗 |
385 ± 35 Ω |
|
靈敏度 |
2.0 ± 0．1 mv/V |
輸出阻抗 |
350 ± 3 Ω |
|
綜合精度 |
0.05 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0.03 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0.03 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0.03 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0.03 %F·S |
密封等級 |
IP66 |
|
零點溫度系數 |
±0.03 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0.03 %F·S/10℃ |
線纜 |
φ5 x 2000 mm |

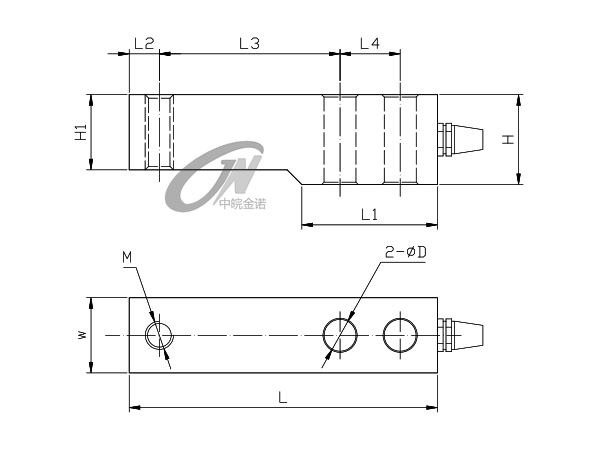

產品尺寸：
|
量程 |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1/W |
D1 |
M |
|
5kg ～ 2000 kg |
130 |
55 |
14.5 |
75 |
25.4 |
32 |
30/32 |
Φ12.5 |
M12x1.75 |
|
2．5 ～ 5 t |
171．5 |
76．2 |
19．1 |
95．3 |
38．1 |
44．5 |
38．1 |
Φ19．8 |
M20x1．5 |
|
7．5 ～ 10 t |
222．2 |
108 |
25．4 |
120．6 |
50．8 |
57．2 |
50．8 |
Φ26．2 |
M24x2．0 |
