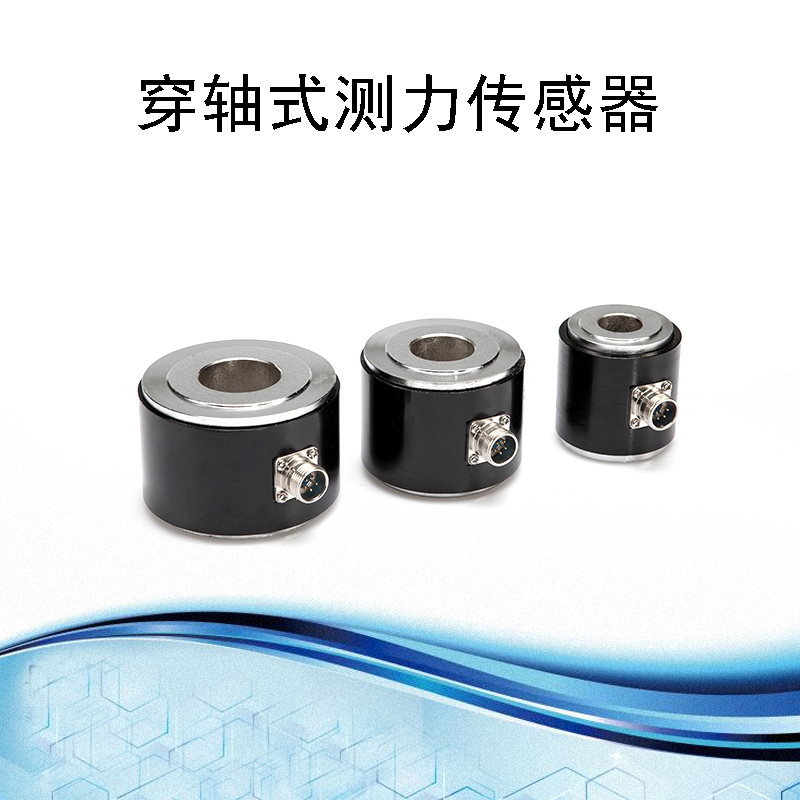

BCBT-H型 穿軸式測力傳感器
特點及用途：
高穩定性、高可靠性。
適用于試驗機及其它力值的測量與控制系統等。
技術參數：
|
量程 |
120、180、220、260、330、400 KN |
輸入阻抗 |
385 ± 35 Ω |
|
靈敏度 |
1．5 ± 0．1 mv/V |
輸出阻抗 |
350 ± 3 Ω |
|
綜合精度 |
0．1 %F·S |
絕緣阻抗 |
≥ 2000 MΩ |
|
蠕變 |
±0．1 %F·S/30min |
激勵電壓 |
5 ～ 12 VDC |
|
非線性 |
±0．05 %F·S |
工作溫度范圍 |
-20 ～ ﹢70℃ |
|
滯后誤差 |
±0．05 %F·S |
允許過負荷 |
120 %F·S |
|
重復性誤差 |
±0．05 %F·S |
密封等級 |
IP66 |
|
零點溫度系數 |
±0．03 %F·S/10℃ |
材質 |
合金鋼 |
|
輸出溫度系數 |
±0．03 %F·S/10℃ |
線纜 |
φ5 x 2000 mm |

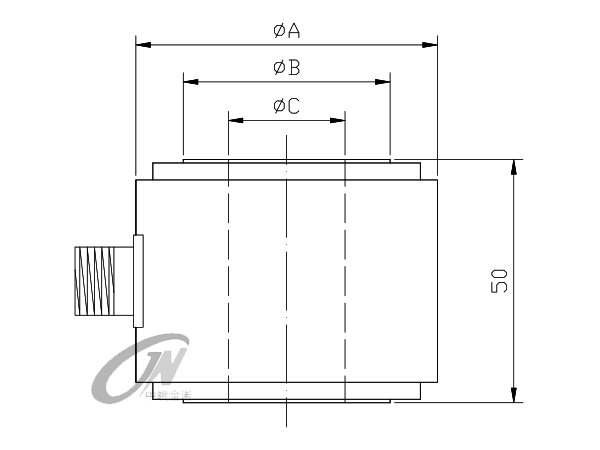

產品尺寸：
|
量程 |
A |
B |
C |
|
120 KN |
52 |
24.6 |
17 |
|
180 KN |
60 |
28.6 |
21 |
|
220 KN |
66 |
31.6 |
23 |
|
260 KN |
71 |
35.6 |
26 |
|
330 KN |
78 |
40.6 |
28 |
|
400 KN |
82 |
44.6 |
31 |
