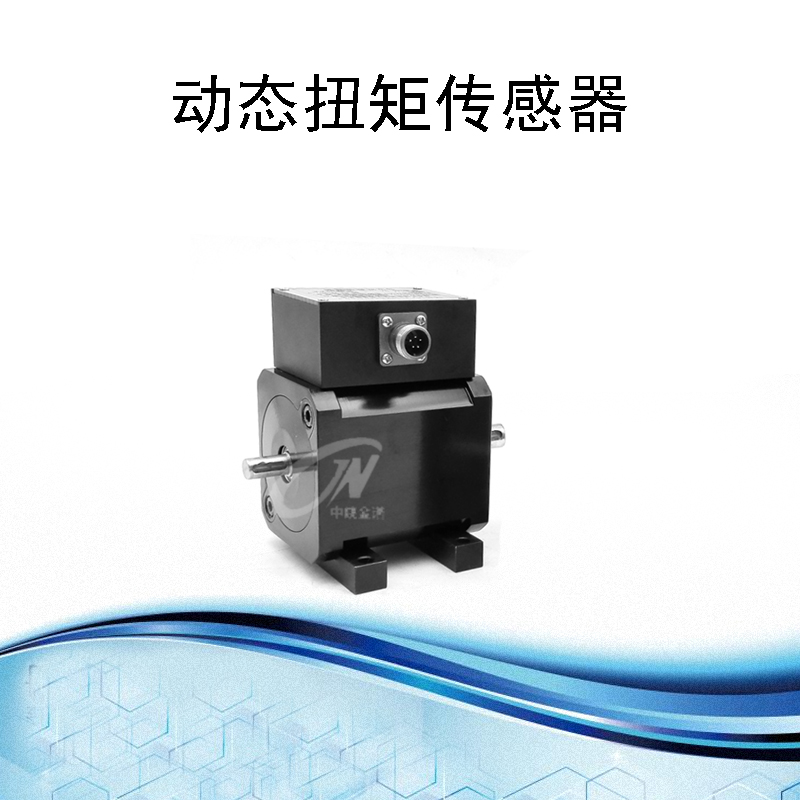

動態扭矩傳感器
BCDN-1型 動態扭矩傳
一、基本原理
1、扭矩測量：采用應變片電測技術，在彈性軸上組成應變橋，向應變橋提供電源即可測得該彈性軸受扭的電信號。
將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。

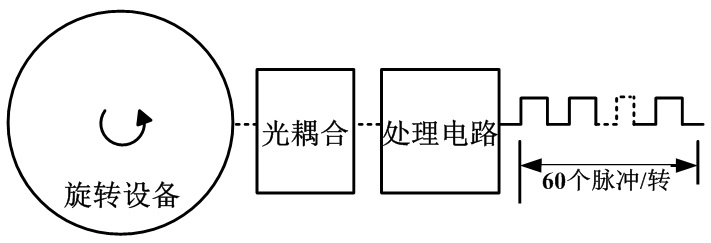

2、轉速測量：通過光耦合及相應的處理電路，將轉速信號轉換成脈沖信號輸出，旋轉設備每轉動一圈輸出60個脈沖。
二、產品特點
1、信號輸出可選擇脈沖方波或4-20mA、1-5V等標準信號，也可配備本公司的二次儀表。
2、檢測精度高、穩定性好、抗干擾性強。
3、不需反復調零即可；連續測量正反扭矩。
4、既可測量靜止扭矩，也可測量動態扭矩。
5、體積小、重傳感器可脫離二次儀表獨立使用，只需提供24VDC電源，即可輸出阻抗與扭矩成正比脈沖方波頻率信號
或標準變送信號。重量輕、易于安裝。
三、應用領域
1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；
2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；
3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；
4、可用于污水處理系統中的扭矩及功率的檢測；
5、可用于制造粘度計；
6、可用于過程工業和流程工業中。
主要性能指標（頻率輸出型）：
|
量程范圍： 0 ～10～ 30 Nm以內 |
靈敏度： 1±0．2 mv / V |
|
扭矩示值誤差： ＜± 0．5 % F · S |
重復性： ＜±0．2 % F· S |
|
非線性： ＜± 0．25 % F· S |
零飄（24小時）： ＜0．5 % F· S |
|
回 差： ＜0．2 % F· S |
輸出阻抗： ＜1KΩ ±3Ω |
|
零點溫飄： ＜0．5 % F·S /10℃ |
靜態超載： 120 % |
|
絕緣阻抗： >500MΩ |
使用溫度： -20℃ ～ 60℃ |
|
斷裂負載： 200 % |
電源電壓： 24VDC/500mA |
|
總消耗電流： ＜200mA |
頻率信號輸出： 5KHz—15KHz |
|
負額定扭矩： 5KHz±10Hz |
零扭矩： 10KHz±10Hz |
|
正額定扭矩： 15KHz±10Hz |
信號占空比： （50±20）% |

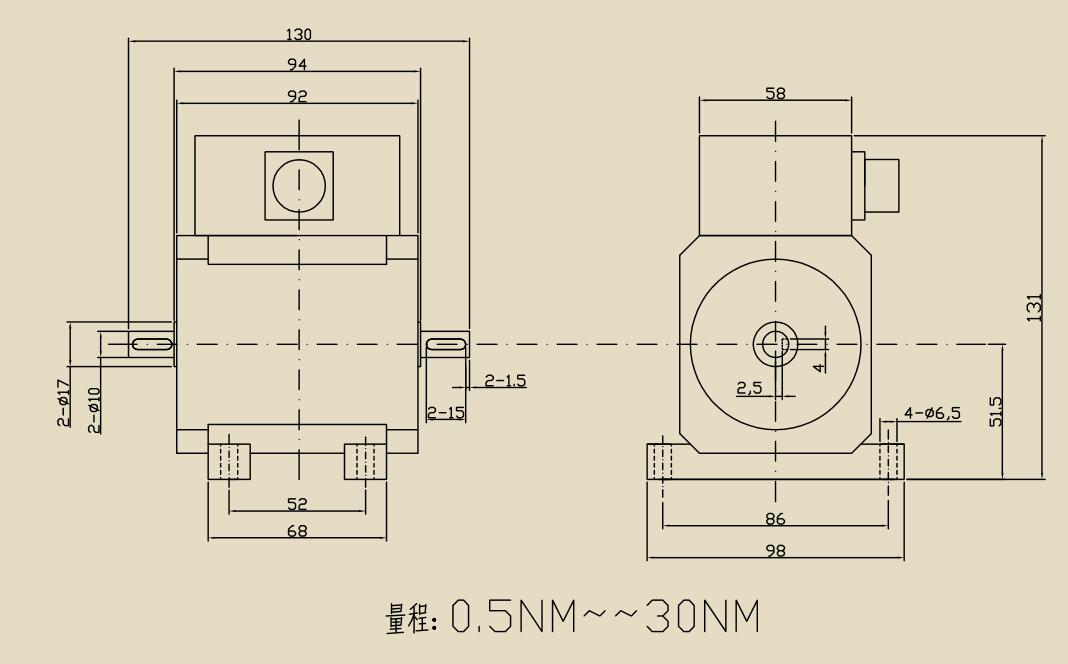

產品尺寸：

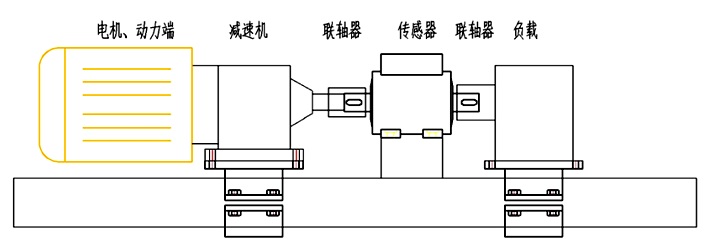

安裝示意圖：
